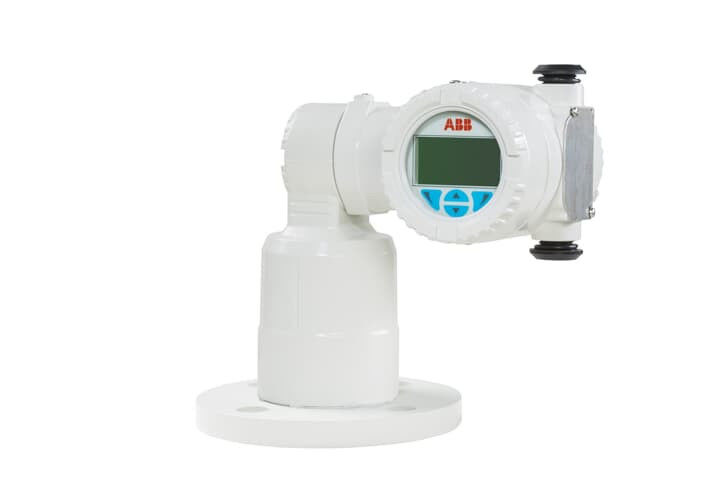

Передатчик уровня лазера LLT100

Измерение

• Диапазон
  0.5-30 м (2-100 футов) для жидкостей
  0от 0,5 до 100 м(2-330 футов) для твердых веществ
  0.5 м до 200 м (2 фута до 660 футов) для позиционирования с отражающей целью

• Резолюция
  5 мм (0,2 дюйма)

• Типичная точность
  ±11 мм (0,4 дюйма)

• Измерительный луч
  Лазерная длина волны: 905 нм, безопасно для глаз, класс 1

• Дивергенция лазерного луча
  < 0,35°

• Условия окружающей среды

• Рабочая температура
  от 40° до +60°C (от 40 до +140°F), до 280°C (535°F) с охлаждающей трубой

• Температура хранения
  От 40 до +85°C (от -40 до +185°F)

• Температура выживания
  От 40°C до +80°C (от 40°F до +175°F)

• Давление процесса
  Базовая модель: от 1 до +2 бара (29 пси)
  Гигиеническая модель: от 1 до +1 бара (15 п.с.).
  Модель под давлением: от 1 до +49.6бар (719 psi), в зависимости от фланца

Выпуск

• Аналогичный
  от 4 до 20 мА, соответствует стандарту NAMUR
• Цифровые
  HART 7 (выход с несколькими переменными)
• Коммуникация
  Местный HMI, EDD/DTM, ручной

Электрическое питание

• Наводнение из петли
  от 4 до 20 мА, от 16 до 42 В постоянного тока
• Опция нагретого объектива
  24 В постоянного тока (3 Вт)

Механические

• Материал корпуса
  Алюминий с порошкообразным покрытием (стандарт), 316L нержавеющая сталь (необязательно)
• Размеры
  Универсальный - плоский фланц W 247 x H 215 x D 165 мм (9,7 x 8,5 x 6,5 дюйма)
  Класс 150 - поднятый фланц W 240 x H 242 x D 154 мм (9,5 x 9,5 x 6,1 дюйма)
  Класс 300 - поднятый фланц W 247 x H 242 x D 165 мм (9,7 x 9,5 x 6,5 дюйма)
  DIN PN 16 - поднятый фланц W 247 x H 242 x D 165 мм (9,7 дюйма x 9,5 x 6,5 дюйма)
  DIN PN 40 - поднятый фланц W 247 x H 242 мм x D 165 (9,7 x 9,5 x 6,5 дюйма)
  Гигиенический фланц W 223 x H 215 x D 137 мм (8,8 x 8,5 x 5,4 дюйма)
• Масса стандартной модели
  Алюминиевый корпус с универсальным алюминиевым фланцем: 3,7 кг
  Окружающий корпус SST 316L с универсальным фланцем из нержавеющей стали: 8,6 кг (19,0 фунтов)
• Масса модели с номинальным давлением
  Алюминиевый корпус: от 6,7 до 7,2 кг, в зависимости от фланца
  Окружающий корпус 316L SST: от 10,0 до 10,5 кг (22,1 до 23,2 фунта), в зависимости от фланца
• Масса гигиенической модели
  Алюминиевый корпус: 5,8 кг
  Особняк SST 316L: 9,1 кг (20,1 фунта)
• Класс защиты
  IP66 / IP67/ Nema 4 (SS версия 4X)
• Процессовое приспособление
  Фланцевая (ASME 2), DN50)
  Гигиеническая фиксация / три-зажиматель 4 дюйма (ISO2852)
• Мокрые части
  Алюминиевое, цементированное боросиликатное окно (базовая модель)
  316L SST, цементированное боросиликатное окно (базовая модель, гигиеническая модель)
  316L SST, сплавленный боросиликатный окно (модели высокого давления)

Операция

• Дисплей
  Интегрированный ЖК-дисплей 128x64 пикселей с интерфейсом TTG (Through-The-Glass)
• Особенности программного обеспечения
  Вычисление объема, заглушение, фильтрация, пороги/сигналы тревоги, пользовательский дисплей ((с HMI)
• Одобрения CE, ATEX, IECEx, FM, 3A
